如何快速计算矩阵排版时标签间的间距

现在印刷过程很多时候,都需要使用上矩阵排版的效果,而且中琅标签打印软件中,有一个专业的生成矩阵的工具,可以非常简单的实现此效果,那么具体的水平和垂直间距该如何计算比较方便呢?下面我们就来详细看一下。


以图中二维码为例,在生成矩阵时需要在一张纸上排版24个,在第一个模板上添加上内容之后,就可以选中第一个打开生成矩阵工具,就可以一次性生成整页的排版效果,其中行列间距的具体计算方法如下:

一、水平间距计算 在计算水平间距时,可以将第一个内容复制到水平方向的合适位置上,然后选中两个对象,查看软件界面下方显示的相关参数:下方显示宽度为62.6毫米,次宽度为选中的两个二维码以及中间间距的总宽度:

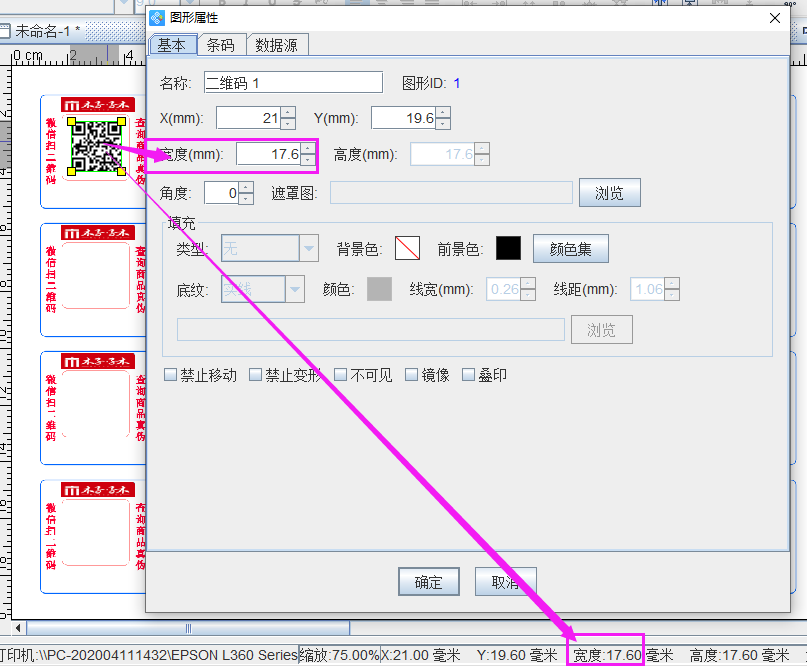

所以,如需计算两个二维码之间的间距,只需要知道二维码的宽度即可:


 通过以上数据,可以计算出两个二维码之间水平间距了,第一个参数减去两个二维码的宽度即可得到中间的水平间距:

62.6-17.6*2=28

二、垂直间距 计算垂直间距方法与水平间距类似,我们可以先将二维码复制粘贴到垂直方向的第二个二维码位置,然后选中两个对象,查看其总高度为62.8


二维码为正方形,所以其高度与宽度一致,高度也是17.6,那么计算其中间垂直间距可使用下述方法:

62.8-17.6*2=27.6

三、使用矩阵生成实现一次性排版 选中第一个二维码,然后点击软件右上角生成矩阵工具,输入行列数以及水平和垂直间距,以及起始点和方向等,再点击确定,即可看到如下效果:


在点击打印预览查看打印预览效果时,也可以看到整齐的排版效果,数据核对无误后即可点击打印机图标,连接打印机打印了。


综上所述,就是在中琅标签打印软件中比较简便计算矩阵排版时的水平和垂直间距的方法,生成矩阵的工具多适用于套标排版或者堆叠拼版等,此工具在实际应用中还是非常实用的一种排版工具。有相关需求的用户可使用其操作,有不明白的也可以联系工作人员咨询。



标签:标签打印软件 , 生成矩阵 , 二维码 , 间距
